مُساهمةموضوع: طرق اصلاح المذربورد واستخدام كاوية اللحام والافوميتر   الخميس 1 يوليو - 5:50:55

بسم الله الرحمن الرحيم

تحية طيبة لكل من زار هذه الصفحة

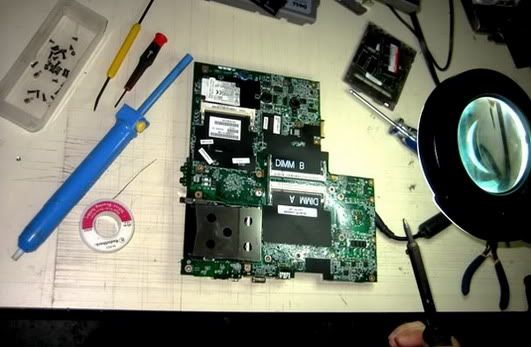

في هذا الدرس سنتعرف على بعض طرق صيانة المذربورد وفحصها وفحص الباور سبلاي واصلاح بعض الاخطاء البسيطة واسباب خروج المذربورد عن الطاقة وسنتعمق أكثر في تعلم الطرق الصحيحة للحام وتغيير أجزاة مهمة من اللوحة الأم في الجزء الثاني من الدرس



طبعا وكما نعلم أن الأدوات المعروفة هي كاوية اللحام والهوت أير الذي يستخدم لتثبيت المكونات التي لا يمكن تثبيتها بكاوية اللحام
وأيضا من الادوات المستخدمة أداة شفط وهي لشفط القصدير المتناثر و غيره
ومن الادوات الهامة أيضا القصدير الذي يستعمل للحام عند صهره بالكاوية
وأيضا هناك أداة لالتقاط الاجزاء الصغيرة والتي تكون ساخنة في أكثر الأحوال
ويعمل كذراع مساعد لمسك أي جزء اثناء اللحام وتسمى هذه الاداة
الجفت
وايضا من الادوات هناك مادة الفلكس التي يتم اذابتها مع القصدير وتساعد
في عملية الفك واللحام
ومن الادوات المستخدمة سلك شريطي يسمى شيلد ويعمل على تنظيف وازالة بواقي اللحام الزائدة
وسنتعرف على كافة هذه المكونات من خلال عملها مباشرة وذلك أفضل من سرد التفاصيل الطويلة المكررة
لأن هذه الدورة كما ذكرنا سابقا تختلف باقي الدورات
***
وسنبدأ بالعمل على كافة المكونات فيما نقوم بشرح طريقة عملها والمحظورات المرادفة
لكل مكون
***

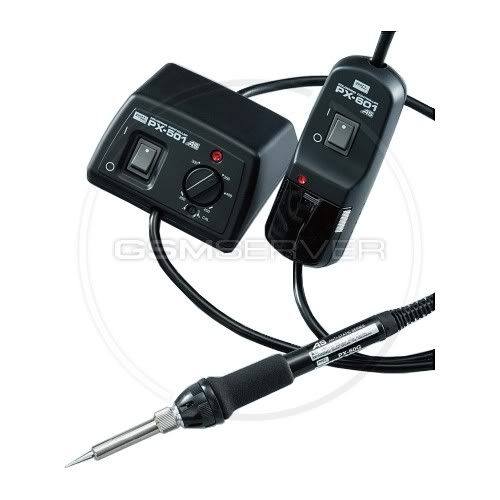

هذه كاوية اللحام وتأني بأشكال وقدرات تختلف باختلاف أسعارها وجودتها



ونبدا بشرح جهاز القياس ويطلق عليه اسم
أفوميتر
وهو العنصر الأساسي الأبرز في كافة الادوات المذكورة حيث لا يمكن القيام بعملية
الاصلاح أو اللحام من غير عمل فحص بهذا الجهاز لتحديد العنصر التالف
***

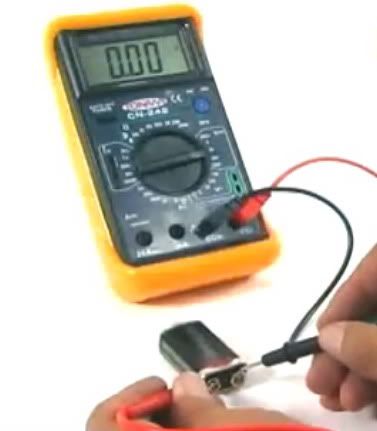

وتوجد أنواع قديمة من هذا الجهاز وتقوم باظهار نتيجة القياس
من خلال مؤشر شبيه بعقارب الساعة ولازالت تستخدم على
نطاق ضيق
والنوع الأخر يظهر نتيجة الفحص على هيئة أرقام تقرأ من خلال شاشته
ويسمى
Multimeter
وكل ماذكرته سابقا معروف للجميع ولم أدخل على موضوع عن اللحام الا وأقرأ
ما يقارب هذا الكلام لكن أقوم بتكراره لأن البعض ربما لا يعرف أدوات
اللحام




كما نلاحظ في الصورة يوجد مخرجين في الأسفل واحد أحمر وتجد أن بجانبة قد تم وضع رموز كل القياسات المستخدمة على أساس أن السلك الأحمر هو الاساسي
في عملية القياس
والمخرج الاسود يكون بجانبة كلمة com ويركب فيها السلك الاسود دثما ويعتبر أرضي
وتوجد فتحة ثالثة تسمى 10 امبير وهي تستخدم في حالة قياس شدة تيار يكون حده الاقصى 10 أمبير فتقوم بتركيب السلك الاحمر داخل مخرج 10 أمبير
لقياس جهد او شدة التيار بحد أقصى 10 امبير

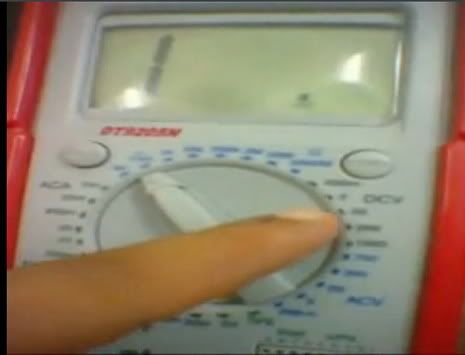

ويوجد في هذا الفاحص ذراع يتم تحريكه بشكل دائري لأختيار الجهد المطلوب
حول هذا الذراع دائرة رقمية تمثل مقدار الطاقة



ووتوجدعدة أقسام في هذه الدائرة يسمى القسم المتردد ACV وهو خاص بالكهرباء المنزلية
ولا يستخدم في هذا المجال ويكون على الجهد 200 فولت و 500 فولت
وفي بعض أجهزة القياس يكون 250 فولت و 750 فولت ولا يستخدم هذا المقياس الا في النادر عندما تقوم بقياس 180 فولت وتضع الذراع على الحد الادني الموجود وهو غالبا 200 فولت ولاتزيد عن ذلك أبدا
وفي الجهة العلوية اليسرى DCV يوجد قسم الفولت المستمر ويكون فولت وبجانبه خط صغير
أو شرطه ويستخدم هذا القسم لقياس مكونات الاجهزة المراد فحصها وتوجد فيه عدة مقاييس للفولت
بعد هذا القسم وهو تحت هذا القسم من اليسار يأتي قسم المقاومة DCA وله عدة مقاسات
ويرمز للقاومة بدائرة صغيرة
وبهذا القسم عدة قياسات ويبدأ القياس من 10 كيلو و 20 كيلو و200 أوم
و2000 أوم
ويوجد قسم أخر في الجهة المقابلة لقياس الأمبير المستمر وهو خاص بالاجهزة الكهربائية الاخرى مثل التلفزيونات وغيرها

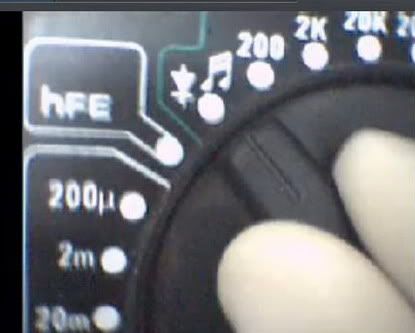

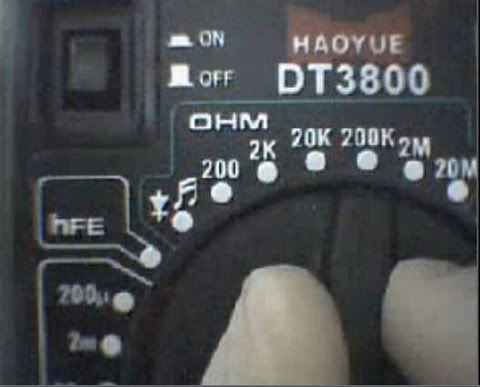

وفي اسفل هذا المقياس يبدأ مقياس يرمز له ب HFE
ويستعمل لقياس الترانزستور بعد ذلك يأتي رمز الجرس وهذا يستخدم عندما نقوم باختبار الاعطال
وتختلف احيانا أماكن الاقسام لكن تعرف بالرموز المكتوبة عليها



***
والأن سنقوم بالكشف على مذربورد لا تعمل ونبدأ بفحص مولد الطاقة الباور سبلاي فربما لا يقوم بايصال الطاقة للمذربورد
فنبدأ بقياس الطاقة الخارجة من الباورسبلاي

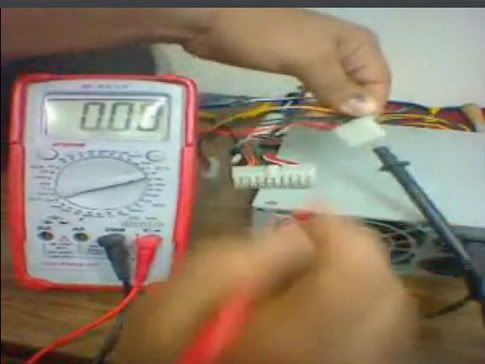

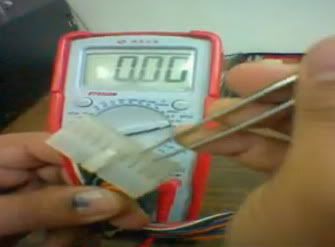

قم بتركيب السلك الاسود مع الاسود أرضي كما يظهر في الصورة

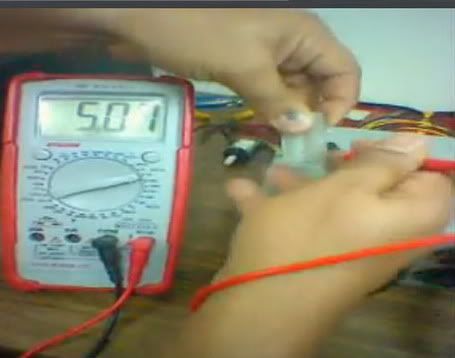

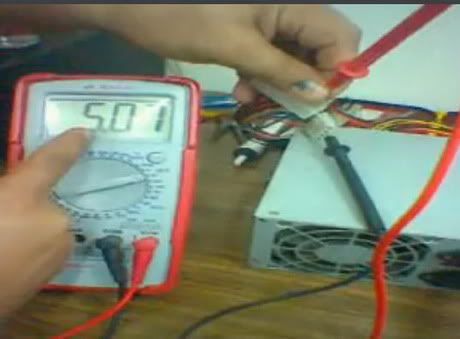

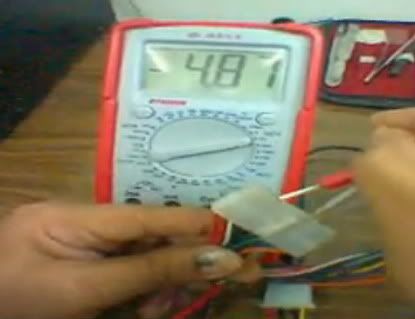

ونبدأ من خلال السلك الأحمر الخارج من الفولتيميتر ونقوم بايصاله مع السلك البنفسجي ويجب أن يكون الناتج قيمة 5 ستاندباي بلا زيادة ولا نقصان






بعد ذلك نقوم بتوصل السلكين الرابع والخامس ويجب أن تكون الاسود والاخضر

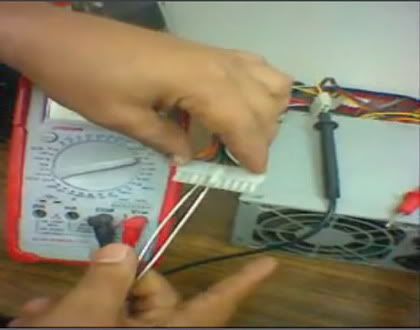

يتم توصيلهما باداة مثل الموجودة في الصورة او بأي قطعة سلك كهرباء
وتقوم بازالة طبقته البلاستيكية من الطرفين وتدخل طرف في المنفذ الرابع
وهو الاخضر وطرفه الأخر بالمنفذ الخامس الاسود
وذلك ليتم تشغيل الباور سبلاي عند اتصال هذين السلكين
ويمكن خلال هذه الطريقة تشغيل دي في دي روم خارجي وتحويل هاردسك داخلي الى خارجي مع القيام ببعض التعديلات البسيطة ويقوم الباور الخارجي بتشغيلها
وأمور أخرى لكن لايوجد مجال لذكرها
***
ويجب ملاحظة أن هناك أنواع قليلة من الطراز القديم من الباور سبلاي يكون
لون السلك مختلف وليس أخضر



عند ايصال الطرفين يتم عمل الباور سبلاي وتبدأ المراوح بالدوران

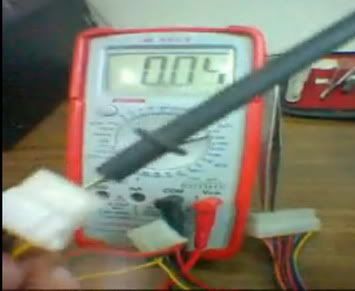

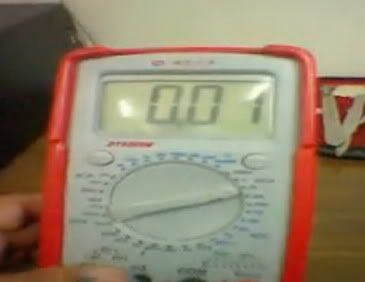

قم بوضع المقياس على 20 dcv دي سي فولت

مثل الصورة التالية



بعد ذلك قم بجرح السلكين الرابع الاخضر والخامس الاسود وأوصلهما معا
أو قم بايصالهما بهذه الطريقة



ثم قم بتركيب السلك الخارج من الفاحص الافوميتر باللون الاسود مع السلك الاسود
وهو الارضي السالب كما يظهر في الصورة أدناه

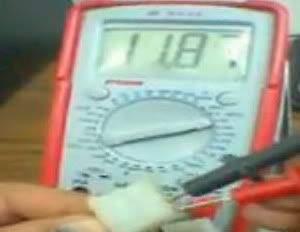

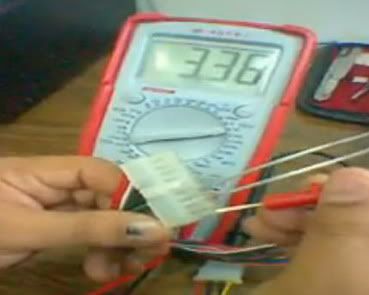

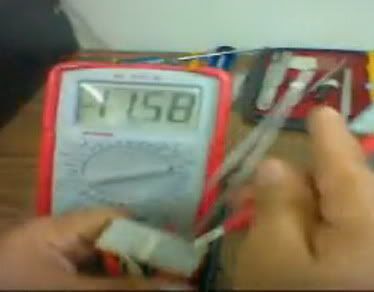

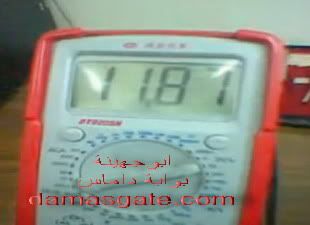

ثم باستخدام السلك الأحمر الخارج من جهاز الفحص نقوم بفحص السلك الاصفر حيث يجب أن نحصل على قيمة 12 فولت عند اتصال الاحمر القادم من جهاز الفحص والاصفر المثبت على الباور سبلاي



وتظهر القيمة كالتالي



ويمكن توصيل الاحمر القادم من الفاحص الى الاحر في الباور سبلاي لنحصل على قيمة 5 dcv
و قياس السلك البرتقالي لتكون القيمة 3.03 فولت



وقياس السلك الابيض ليعطي نتيجة سالب 5 فولت



وقياس السلك الأزرق يجب أن يكون سالب 12 فولت



****
بعد التأكد من سلامة الباور سبلاي أصبح المفروض الان القيام بفحص
اللوحة الأم المذربورد
***
ولمعرفة مكان العطل يجب تحديد ال pin المتصل بالسلك الاخضرعلى اللوحة الأم



وواضح أنه الرابع باتجاه مشبك السوكت
ونقوم بوضع خيار الافوميتر على علامة الجرس

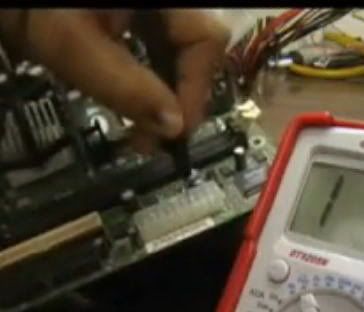

ونضع أحد طرفي الفاحص في مكان مدخل السلك الرابع الاخضر
الى المذربورد

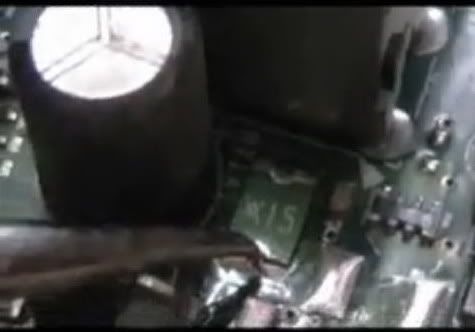

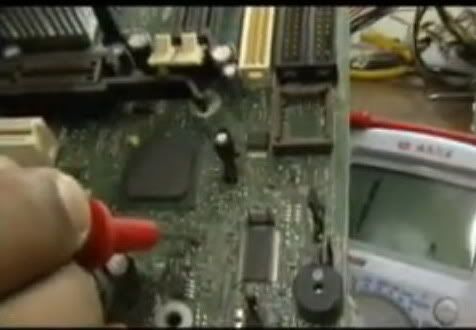

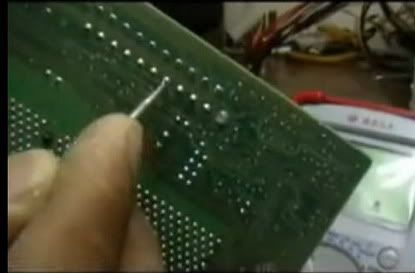

ونقوم بالفحص بالطرف الأخر من الفاحص وذلك بلمس جميع الترانزستورات الصغيرة لمعرفة السايرستور ويجب مسح المنطقة تماما مثل عملية
الكشف عن الالغام

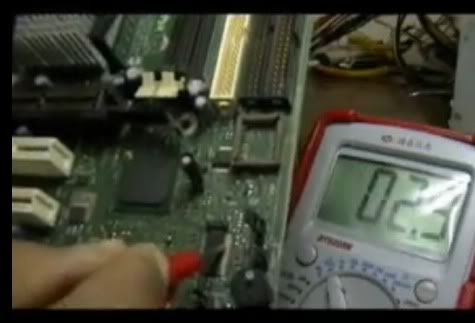

وقد أصدر الجرس رنينا عند هذه النقطة مما يعني أحتمال وجود الخلل
في هذا المكان على الأي سي



والسايرسنور احد بنود الاي سي المتعطلة

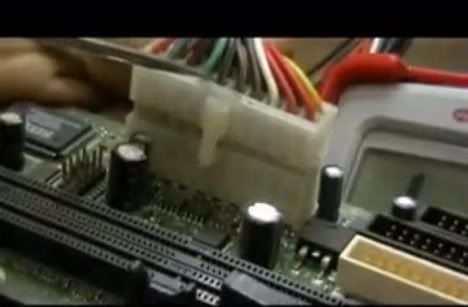

لذلك يمكن عمل قفلة بين الطرفين الاسود والاخضر مكان مقبس الباور على اللوحة الام



***

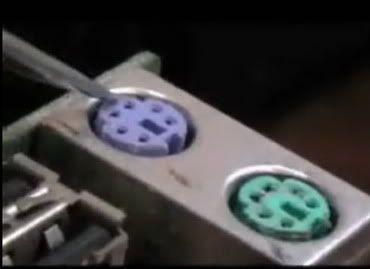

ومن أعطال المذربورد توقف الماوس والكيبورد عن العمل نهائيا



في هذه الحالة يجب فحص وقياس جميع الفيوزات والمقاومات الفيوزية الواقعة خلف الجزء المتعطل او جواره

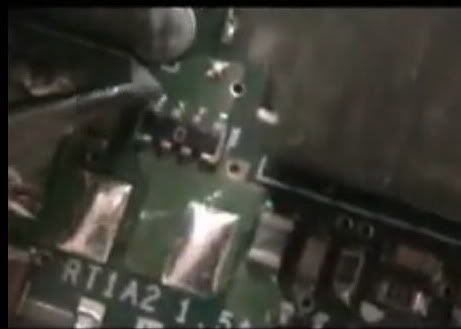

والمقاومات الفيوزية هي 4 فيوزات مركبة معا على شكل فيوز واحد مثل الظاهر في الصورة أدناه
وسنوضح أكثر من خلال التعامل مع مكونات المذربورد واصلاحها




وغالبا المقاومة أو الفيوز التابع لمخرج الماوس او الكيبورد يحمل الرمز L أوF
***
وللبدء بعملية الفحص نقوم بوضع جهاز الفحص على وضعية الجرس
ونبدأ بوضع طرفي المقياس على طرفي الفيوز السالب والموجب
اذا سمعنا جرس فهذا يعني أن القطعة سليمة واذا لم نسمع جرس
فيمكن الاستغناء عن هذا الفيوز بعمل وصلة أو قفلة



****
ويبدوا أن هذا الدرس يحتاج الى أكثر من موضوع وسنشرح في جزءه الثاني بعض أجزاء المذربورد كالمكثفات والترانستورات وغيرها من الاجزاء التي يمكن تغييرها
وايضا طريقة
تنشيط أوتغيير المكونات باستخدام كاوية اللحام
***

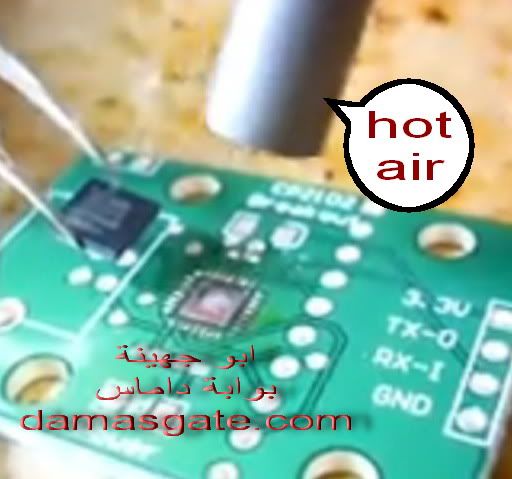

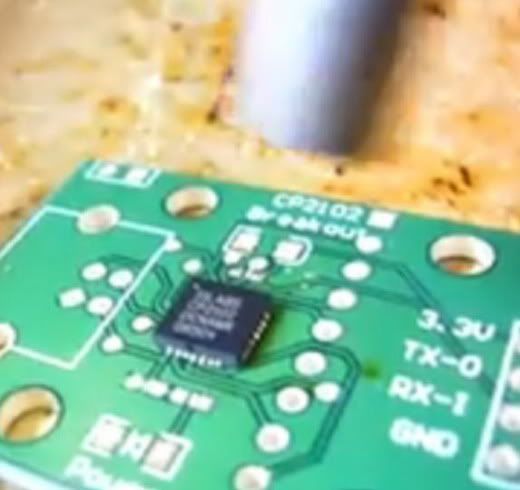

وقبل أن نختم الموضوع لنلقي نظره على أحد الاعمال التي يقوم بها الهوت أير
او الهواء الساخن
وسنتعرف عليه أكثر وعلى الاخطاء التي لا يسمح بها أثناء استعماله
soon





***
